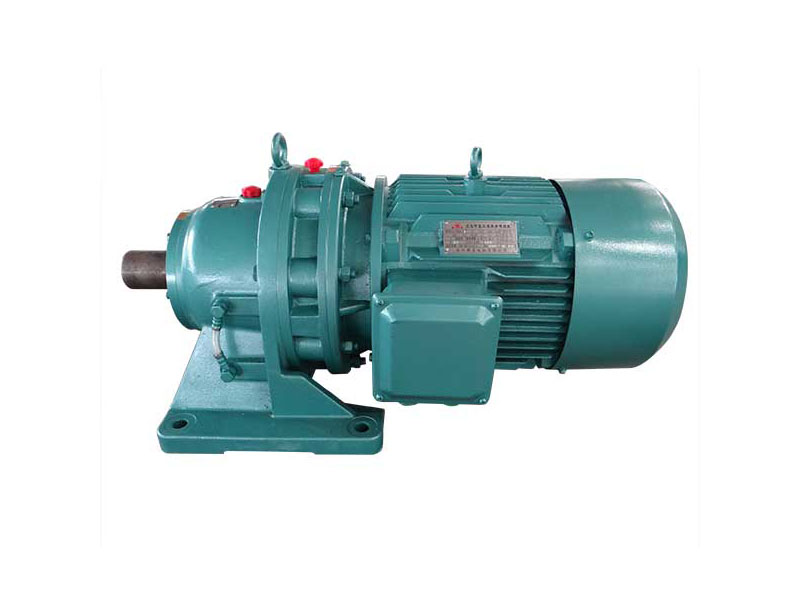

X行星擺線針輪減速機用途：

    X行星擺線減速機采用擺線針齒嚙合，行星式傳動原理。這種減速機可以廣泛的應用于其重運輸、礦山、冶金、石油化工、食品、制藥、紡織印染等各種傳動機械中的減速機構。

    X行星擺線針輪減速機使用條件：

    1、X行星擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。

    2、輸入軸的轉速額定轉數為1500轉/分，在功率大于18.5千瓦時采用1000轉/分。

    3、XWE.XWED型擺線減速機的工作位置均為水平位置。在傾斜使用時大傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。

    4、該減速機的輸出軸不能受大的軸向力和徑向力，在有大軸向力和徑向力時須采取其他措施。

    X行星擺線針輪減速機潤滑：

    1、XWE.XWED擺線減速機在正常情況下采用油池潤滑，油面高度保持在視油窗的中部即可，在工作條件惡劣，環境溫度處于高溫時可采用循環潤滑。

    2、X行星擺線針輪減速機潤滑建議采用E90#極壓齒輪油，在高低溫情況下工作時也可應重新考慮潤滑油。

    3、XLE.XLED擺線減速機要嚴防油泵斷油。

    4、加油時可旋開機座上部的通氣帽即可加油。放油時旋開機座下部的放油塞，即可放出污油。該減速機出廠時內部無潤滑油。

    5、一次加油運轉100小時應更換新油，（并將內部污油沖干凈）以后再連續工作，每半年更換一次（8小時工作制），如果工作條件惡劣可適當縮短換油時間，實踐證明減速機的經常清洗和換油（如3-6個月）對于延長減速機的使用壽命有著重要作用。在使用過程中應經常補充潤滑油。

    6、1#—4#行星擺線針輪減速機出廠已加潤滑油脂，每六個月更換一次。油脂采用二硫化鋁-2#或2L-2#鋰基潤滑油脂。

    X行星擺線針輪減速機安裝：

    1、在X行星擺線減速機的輸出軸上加裝聯軸器、皮帶輪、鏈輪等聯結件時不允許采用直接捶擊方法，因該減速機的輸出軸結構不能承受軸向的錘擊力，可用軸端螺孔旋入螺釘壓入聯結件。

    2、輸出軸及輸入軸的軸徑選用GB1568-79配合。

    3、減速機上的吊環螺釘只限起吊減速機用。

    4、在基礎上安裝減速機時，應校準減速機的安裝中心線標高，水平度及其相連部分的相關尺寸。校準裝動軸的同心度不應超過聯軸器所允許的范圍。

    5、X行星擺線減速機校準時，可用鋼制墊塊或鑄鐵墊塊進行，墊塊在高度方面不超過三塊，也可用契鐵進行，但減速機校準后應換入平墊塊。

    6、墊塊的配置應避免引起機體變形，應按基礎螺栓兩邊對稱排列，其相互距離能足夠使水漿在灌溉時自由流通。

    7、水泥漿的灌溉應密實，不可有氣泡、空隙和其他缺陷。

    X行星擺線針輪減速機型號：

    單級臥式雙軸型XW擺線減速機：XW0、XW1、XW2、XW3、XW4、XW5、XW6、XW7、XW8、XW9、XW10、XW11、XW12；

    單級臥式接盤型XWK擺線減速機：XWK1、XWK2、XWK3、XWK4、XWK5、XWK6、XWK7、XWK8、XWK9、XWK10、XWK11、XWK12；

    單級臥式直聯型XWD擺線減速機：XWD1、XWD2、XWD3、XWD4、XWD5、XWD6、XWD7、XWD8、XWD9、XWD10、XWD11、XWD12；

    單級立式雙軸型XL擺線減速機：XL0、XL1、XL2、XL3、XL4、XL5、XL6、XL7、XL8、XL9、XL10、XL11、XL12；

    單級立式接盤型XLK擺線減速機：XLK1、XLK2、XLK3、XLK4、XLK5、XLK6、XLK7、XLK8、XLK9、XLK10、XLK11、XLK12；

    單級立式直聯型XLD擺線減速機：XLD1、XLD2、XLD3、XLD4、XLD5、XLD6、XLD7、XLD8、XLD9、XLD10、XLD11、XLD12；

    兩級臥式雙軸型XWE擺線減速機：XWE20、XWE32、XWE42、XWE53、XWE63、XWE74、XWE84、XWE85、XWE95、XWE106、XWE128；

    兩級臥式接盤型XWEK擺線減速機：XWEK20、XWEK32、XWEK42、XWEK53、XWEK63、XWEK74、XWEK84、XWEK85、XWEK95、XWEK106、XWEK128；

    兩級臥式直聯型XWED擺線減速機：XWED20、XWED32、XWED42、XWED53、XWED63、XWED74、XWED84、XWED85、XWED95、XWED106、XWED128；

    兩級立式雙軸型XLE擺線減速機：XLE20、XLE32、XLE42、XLE53、XLE63、XLE74、XLE84、XLE85、XLE95、XLE106、XLE128；

    兩級立式接盤型XLEK擺線減速機：XLEK20、XLEK32、XLEK42、XLEK53、XLEK63、XLEK74、XLEK84、XLEK85、XLEK95、XLEK106、XLEK128；

    兩級立式直聯型XLED擺線減速機：XLED20、XLED32、XLED42、XLED53、XLED63、XLED74、XLEDK84、XLED85、XLED95、XLED106、XLED128；

    三級臥式雙軸型XWS擺線減速機：XWS420、XWS742、XWS953、XWS1063、XWS1174、XWS1285；

    三級臥式接盤型XWSK擺線減速機：XWSK420、XWSK742、XWSK953、XWSK1063、XWSK1174、XWSK1285；

    三級臥式直聯型XWSD擺線減速機：XWSD420、XWSD742、XWSD953、XWSD1063、XWSD1174、XWSD1285；

    三級立式雙軸型XLS擺線減速機：XLS420、XLS7420、XLS953、XLS1063、XLS1174、XLS1285；

    三級立式接盤型XLSK擺線減速機：XLSK420、XLSK742、XLSK953、XLSK1063、XLSK1174、XLSK1285；

    三級立式直聯型XLSD擺線減速機：XLSD420、XLSD742、XLSD953、XLSD1063、XLSD1174、XLSD1285；
