一.XWED擺線針輪減速器的特點
按照J(rèn)B/T2982-94采用擺線針齒嚙合的，少齒差行星傳動原理設計而成的一種新型傳動機械，巳廣泛地應用到石油化工，建筑，冶金礦山，起重運輸，紡織印染，工程機械，食品工業，電子電視等各個領域，深受用戶的信賴和一致好評。
擺線針輪減速機有如下特點:
1.傳動比大:單級傳動比為9-87.雙級傳動比99-7569，多級串聯時傳動比可以更大；
2.傳動效率高:單級傳動效率均在90%以上；
3.結構緊湊:體積小、重輕、高速軸和低速軸在同一軸線上、裝拆方便；
4.運轉平穩噪音低、能承受過載和沖擊；
5.使用可靠，壽命長。
二，擺線針輪減速機的型號，規格
1.型式:
BW擺線針輪減速機為腳板式、雙軸型、臥式安裝；
BL擺線針輪減速機為法蘭式、雙軸型、立式安裝；
BWY擺線針輪減速機為腳板式、專用異步電動機直聯型、臥式安裝；
BLY擺線針輪減速機為法蘭式、專用異步電動機直聯型、立式安裝；
BWD腳板式臥裝普通電動機直聯型擺線針輪減速機；
BLD法蘭式立裝普通電動機直聯型擺線針輪減速機。
2.XWED擺線針輪減速器型號：

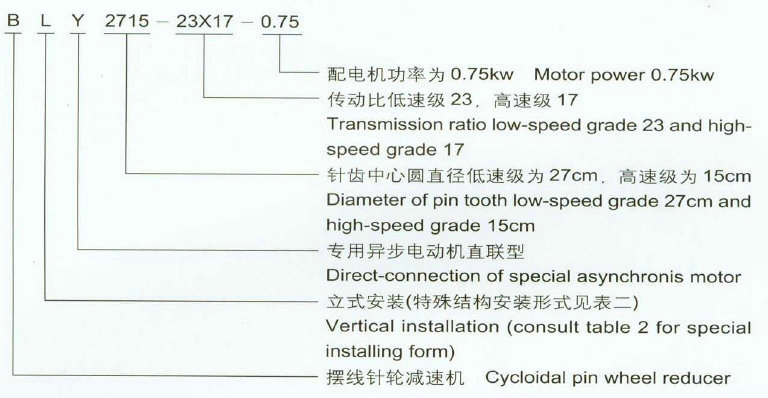

3.標記示例
XWED擺線針輪減速器的使用及潤滑
（一）、使用
１.本機適用于連續工作制，允許正反向運轉；
２．單級減速機輸出軸轉向與輸入軸轉向相反，雙級減速機的輸出軸轉向與輸入軸轉向相同。三級減速機的輸出軸轉向與輸入軸轉向相反；
３.本減速機的輸出軸不能承受軸向力；
４．輸出軸及輸入軸與其他零件配合時，不允許直接錘擊，以防損壞；
５．輸出軸及輸入軸軸伸上的鍵按普通平鍵型式尺(GB1096-79)規定選用，立式減速機輸出端機座止口直徑Ｄ４的配合公差值符合極限與配合(GB1801-99)H9規定；
６．使用聯軸器時工作機械與電動機聯接時應使軸線同心，減速機的安裝誤差不應大于所用聯軸器的允許誤差值；
７．減速機安裝后用手轉動靈活；
８．臥式雙軸型減速機一般輸出軸軸心線處于水平位置工作；必須傾斜使用時軸心線仰角不應超過１５度(輸出軸軸伸端向下)；
９．立式減速機應輸出軸軸伸端垂直向下使用；
１０．安裝后的減速機，正式使用前必須進行試運轉，在空轉正常的情況下，再逐漸加載運轉；
１１．載荷較大，起動頻繁時機座與基礎應自配定位銷釘或選項用液力偶合器。
（二）潤滑
１．本機以油浴潤滑為主
適用于環境溫度-10攝氏度至40攝氏度：環境溫度-10攝氏度至0攝氏度時有N46、N68潤滑油；0攝氏度至40攝氏度時用N68、N100、N150、N220潤滑油，當傾斜安裝時可采用油脂潤滑，立式BL27和XL7以上均有循環潤滑：開車前先啟動油泵微電動機，視油泵是否供油，否則應將微電動機接線換相，因油泵是按指定方向運轉的，油泵處于正常工作后應使用油面高度保持在圓形油標中線位置，油泵與減速機端面聯接處有＂O＂型密封圈，防止?jié)B、漏油。
２.加換油制度
第一次加油運轉兩周后應更換新油并將內部油污沖凈．以后可每３－６個月更換一次，若環境溫度較高與潮濕時應適當縮短換油時間．運轉中減速機體內儲油量必須保持規定油面高度，不宜過多與過少，旋開機座或法蘭盤上的通氣帽即可補充注油．

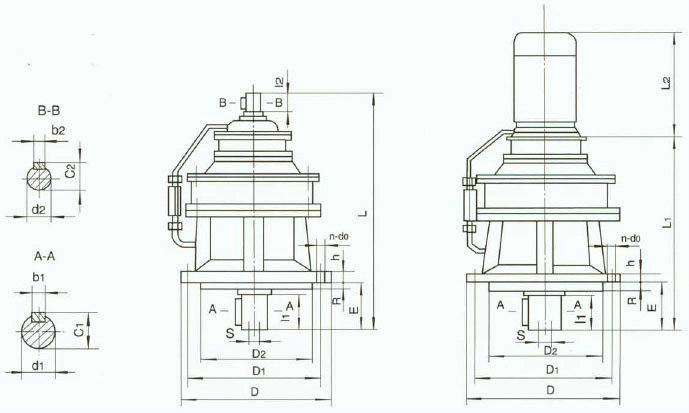

六、XLE(D)雙級擺線針線減速機的外形及安裝尺寸
