CCWS雙級蝸輪蝸桿減速機(jī)符合國家標(biāo)準(zhǔn)JB/T7008-93，本減速機(jī)主要應(yīng)用于冶金、礦山、起重、運輸，化工、建筑，建材及輕工業(yè)等行業(yè)減速器輸入軸轉(zhuǎn)速不超過1500r/min。

　　減速機(jī)工作環(huán)境溫度為-40°C~+40°C，當(dāng)工作環(huán)境溫度低于0°C時，啟動前潤滑油必須加熱到0°C以上，減速器可正反向運轉(zhuǎn)。

　　CCWS雙級蝸輪蝸桿減速機(jī)殼體選用HT40灰鑄鐵，圓柱蝸桿選用材質(zhì)20CrMnTi，其熱處理齒面硬度為HRC56-62芯部為≥HRC30，減速機(jī)低速輸出蝸輪軸采用45號鋼或機(jī)械性能相當(dāng)?shù)钠渌馁|(zhì)，調(diào)質(zhì)處理硬度達(dá)到HB217-255，CCWS圓弧圓柱蝸桿減速機(jī)主要的就是蝸輪材質(zhì)的選用，蝸輪輪緣材質(zhì)采用GB1176-74《鑄造銅合金》規(guī)定的錫青銅(ZQsn10-1)，用離心鐵模鑄造，蝸輪輪芯采用HT300灰鐵輪芯，其蝸輪輪緣硬度不得低于≥HB90。

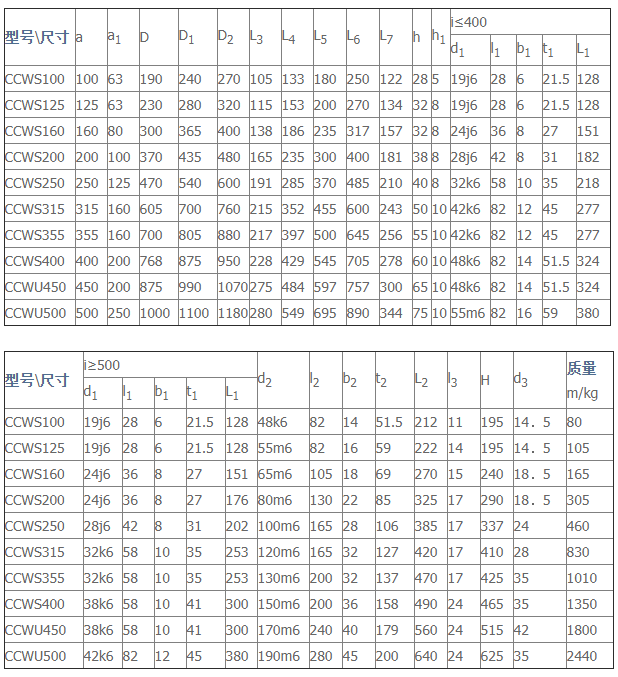

（1）傳動小斜齒輪磨損。一般發(fā)生在立式安裝的減速機(jī)上，立式安裝時，很容易造成潤滑油油量不足，當(dāng)減速機(jī)停止運轉(zhuǎn)時，電機(jī)和減速機(jī)間傳動齒輪油流失，齒輪得不到應(yīng)有的潤滑保護(hù)，啟動或運轉(zhuǎn)過程中得不到有效的潤滑導(dǎo)致機(jī)械磨損甚至損壞。

（2）蝸輪磨損。蝸輪一般采用錫青銅，配對的蝸桿材料一般用45鋼淬硬至HRC45一55,還常用40C:淬硬HRC50一55，經(jīng)蝸桿磨床磨削至粗糙度RaO. 8 fcm,減速機(jī)正常運行時，蝸桿就象一把淬硬的“銼刀”，不停地銼削蝸輪，使蝸輪產(chǎn)生磨損。

（3）減速機(jī)發(fā)熱和漏油。蝸輪減速機(jī)為了提高效率，一般均采用有色金屬做蝸輪，蝸桿則采用較硬的鋼材，由于它是滑動磨擦傳動，在運行過程中，就會產(chǎn)生較高的熱量，使減速機(jī)各零件和密封之間熱膨脹產(chǎn)生差異，從而在各配合面產(chǎn)生間隙，而油液由于溫度的升高變稀，容易造成泄漏。

(4)蝸桿軸承損壞。減速機(jī)發(fā)生故障時，即使減速箱密封良好，該廠還是經(jīng)常發(fā)現(xiàn)減速機(jī)內(nèi)的齒輪油已經(jīng)被乳化，軸承已生銹、腐蝕、損壞，這是因為減速機(jī)在運停過程中，齒輪油由熱變冷后產(chǎn)生的水分凝聚造成;當(dāng)然，也和軸承質(zhì)量，裝配工藝方法密切相關(guān)。
